网络综合布线 垂直区子系统解决方案

导读：垂直干线子系统通常是由主设备间（如计算机房、、、、程控交换机房）提供建筑中最重要的铜线或光纤线主干线路,是整个大楼的信息交通枢纽。。。。一般它提供位于不同楼层的设备间和布线框间的多条联接路径，，，，也可连接单层楼的大片地区。。。

它连接通讯室
、、设备间和入口设备,包括主干电缆、
、中间交换和主交接、
、、机械终端和用于主干到主干交换的接插线或插头。
。主干布线要采用星形拓扑结构,接地应符合EI[**]/TI[**]607规定的要求。。。垂直干线子系统应由设备间的配线设备和跳线以及设备间至各楼层分配线间的连接电缆组成。。。。

一、、、设计要求
1、
、、、干线子系统应由设备间子系统、
、、、管理子系统和水平子系统的引入口设备之间的相互连接电缆组成。。它是建筑物内的主馈电缆
，，
，，用于楼层之间垂直(或水平)干线电缆的统称
。。
2、、、
、 在确定垂直子系统所需要的电缆总对数之前
，，
，，必须确定电缆中话音和数据信号的共享原则。。对于基本型每个工作区可选定2对，
，对于增强型每个工作区可选定3对双绞线，
，对于综合型每个工作区可在基本型或增强型的基础上增设光缆系统。。布线走向应选择干线电缆最短，，，确保人员安全和最经济的路由
。。建筑物有两大类型的通道，
，，封闭型和开放型，，宜选择带门的封闭型通道敷设干线电缆
。。。。
3、、、 封闭型通道是指一连串上下对齐的交接间，，，，每层楼都有一间，
，，电缆竖并、、、电缆孔、
、、管道、
、托架等穿过这些房间的地板层。。。每个交接间通常还有一些便于固定电缆的设施和消防装置。。开放型通道是指从建筑物的地下室到楼顶的一个开放空间，，中间没有任何楼板隔开。。
。

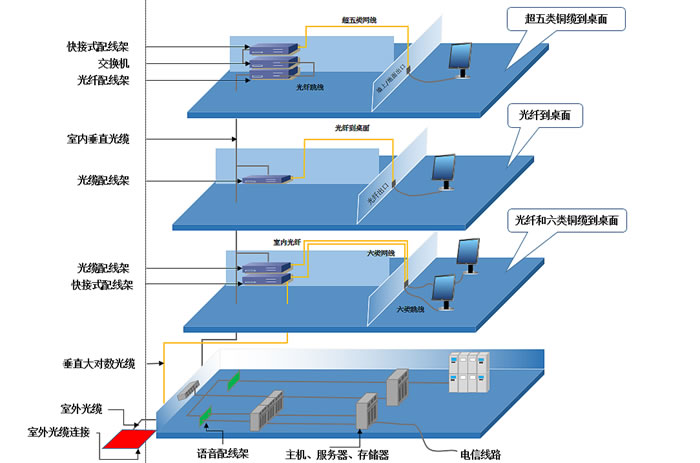

垂直区子系统效果图

二、、、施工注意事项
1、、通风通道或电梯通道，，，，不能敷设干线子系统电缆。。
。干线电缆可采用点对点端接，，，，也可采用分支递减端接以及电缆直接连接方法。。。。点对点端接是最简单、
、最直接的接合方法。。。
。干线子系统每根干线电缆直接延伸到指定的楼层和交接间。
。
。

2、、、支递减端接是用一根大容量干线电缆足以支持若干个交接间或若干楼层的通信容量，，，经过电缆接头保护箱分出若干根小电缆
，，它们分别延伸到每个交接间或每个楼层
，，，，并端接于目的地的连接硬件
。。。。而电缆直接连接方法是特殊情况使用的技术，，，一种情况是—个楼层的所有水平端接都集中在干线交接间；另一种情况是二级交接间太小，，，，在干线交接间完成端接。。。

3、
、、设备间与计算机机房处于不同的地点，
，而且需要把语音电缆连至设备间，，
，把数据电缆连至计算机房，，，则宜在设计中选取干线电缆的不同部分来分别满足不同路由语音和数据的需要。。。综合布线系统中的垂直干线子系统并非一定是垂直布置的。。从概念上讲它是楼群内的主干通信系统。。。。

4、、
、、 某些持定环境中，
，，，如在低矮而又宽阔的单层平面的大型厂房，，干线子系统就是平面布置的。
。它同样起着连接各配线间的作用。。。。而且在大型建筑物中，，干线子系统可以由两级甚至更多级组成。。。。主干线敷设在弱电井内，，移动、
、、增加或改变比较容易
。。。。很显然，，，，一次性安装全部主干线是不经济也是不可能的。。
。

5、
、、主干线通常分阶段安装。。。。每个阶段为3—5年．以适应不断增长和变化的业务需求。。当然，，，，每个阶段的长短还随使用单位的稳定性和变化而定。。。在每个设计阶段开始前，
，，，需要系统规划一下管理区、、设备间和不同类型的服务，，应估计一下在该阶段最大规模的连接
，，，，以便确定该阶段所需要的最大规模的主干线总量
。。。

6、、、、机选材主干线是选用铜缆还是光缆，，应根据建筑物的业务流量和有源设备的档次来确定。。另外，，还需注意以下几点： l 网络线一定要与电源线分开敷设，，，，可以与电话线及电视天线放在一个线管中。。
。。布线时拐角处不能将网线折成直角，，，以免影响正常使用。
。
。。 l 网络设备必须分级连接
，，，，主干线是多路复用的，，
，不可能直接连接到用户端设备；所以不必安装如此多的缆线。。。
。如果主干距离不超过100米，
，，
，当网络设备主干高速端口选用RJ45铜缆口时，，，，可以采用单根8芯5类或6类双绞线作为网络主干线即可。。
。

7、、五类的大对数电缆容易引入线对之间的近端串扰(NEXT)以及它们之间的NEXT的迭加问题
，，，这对高速数据传输十分不利。。
。
。此外，，，5类25对线缆在110跳线架上的安装比较复杂，
，如果不细心很难达到5类的安装要求。。。这是很多布线系统设计者常犯的错误之一。
。

8
、
、、、在主干电缆中
，，，电话系统、、、网络系统等都不要用同一保护层内的不同线芯
，，，这样的做的原因是同一保护层内的线芯上传输不同性质、、不同速率的信号间容易造成干扰，，如非平衡的RS-232和平衡的网络传输信号就可能有这样的问题；管理维护上容易造成误操作，，，，击穿通信设备或造成相关系统中断正常工作；法规上也不允许。。。
