网络综合布线 设备区子系统解决方案

导读：设备间子系统是一个集中化设备区
，，，连接系统公共设备及通过垂直干线子系统连接至管理子系统，
，，，如局域网(L[**]N)、、、、主机
、、建筑自动化和保安系统等。。。。 设备间子系统是大楼中数据、、、、语音垂直主干线缆终接的场所 ; 也是建筑群的线缆进入建筑物终接的场所 ; 更是各种数据语音主机设备及保护设施的安装场所。
。。

设备间子系统一般设在建筑物中部或在建筑物 的一、、、二层，，避免设在顶层或地下室，
，位置不应远离电梯，，，，而且为以后的扩展留下余地
。。。建筑群的线缆进入建筑物时应有相应的过流、、、、过压保护
。。设备间子系统空间用于安装电信设备、、、、连接硬件、
、接头套管等。。。为接地和连接设施、、、、保护装置提供控制环境; 是系统进行管理
、、、控制、、、维护的场所。。。

一
、、
、设计原则：
1、、、位置合适原则
设备间的位置应根据建筑物的结构、、、布线规模、、
、、设备数量和管理方式综合考虑。
。。在工 程设计中
，
，设备间一般设置在建筑物一层或者地下室。。。
。
2
、
、、面积合理原则
设备间面积大小，，应该考虑安装设备的数量和维护管理方便。。。。
3
、、、、数量合适原则
每栋建筑物应至少设置1个设备间，
，如果电话交换机与计算机网络设备分别安装在不同 的场地或根据安全需要，，
，，也可设置2个或2个以上设备间，，以满足不同业务的设备安装需要
。。。。
4、、、、外开门原则
设备间入口门采用外开双扇门，
，，，门宽不应小于1.5m。。。
5、
、配电安全原则
设备间的供电必须符合相应的设计规范，，
，，例如设备专用电源插座，，，维修和照明电源插 座，，
，接地排等。
。
。
6、
、、、环境安全原则
设备间室内环境温度应为10~35摄氏度，，，相对湿度应为20%~80%
，，，，并应有良好的通 风。。设备间应有良好的防尘措施
，，
，防止有害气体侵入，，，设备间梁下净高不应小于2.5m，
，，，有 利于空气循环。。
7、、标准接口原则
建筑物综合布线系统与外部配线网连接时
，，应遵循相应的接口标准要求。
。。

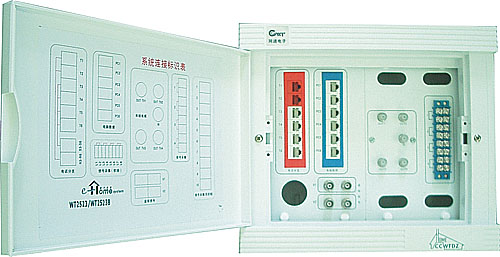

IDF弱电箱

二、、、、设计要求:
1、、、应尽量建在综合布线干线子系统的中间位置
，，，，并尽可能靠近建筑物电缆引入区和网络接口
，，，，以方便干线线缆的进出
2
、、应尽量避免设在建筑物的高层或地下室以及用水设备的下层。。
。。
3、、、、应尽量远离强振动源和强噪声源
。。
4、、应尽量避开强电磁场的干扰
。。。。
5、、应尽量远离有害气体源以及易腐蚀、、、、易燃、
、、易爆物。。。。
6、
、、应便于接地装置的安装。。。m
。。
。。

三、、设备区子系统的接地要求：
1、、直流工作接地电阻一般要求不大于4Ω，
，交流工作接地电阻也不应 大于4Ω，，，，防雷保护接地电阻不应大于10Ω。。。
。
2、、建筑物内部应设有一套网状接地网络，，保证所有设备共同的参考 等电位。。如果综合布线系统单独设置接地系统，，，，且能保证与其他接地 系统之间有足够的距离，
，，，则接地电阻值规定为小于等于4Ω。
。。
3、、、、为了获得良好的接地
，，，，推荐采用联合接地方式。。。。所谓联合接地方 式就是将防雷接地、、、、交流工作接地、
、、直流工作接地等统一接到共用的接地装置上。。。。当综合布线采用联合接地系统时
，，
，，通常利用建筑钢筋作防雷接地引下线，，，而接地体一般利用建筑物基础内钢筋网作为自然接地体，，，
，使整幢建筑的接地系统组成一个笼式的均压整体。。。
4、、、接地所使用的铜线电缆规格与接地的距离有直接关系，，，
，一般接 地距离在30m以内，，，接地导线采用直径为4mm的带绝缘套的多股铜线缆。。。。

四
、、、、设备区子系统的环境要求：
1
、、、、温湿度: 设备间的温湿度控制可以通过安装降温或加温、、、加湿或除湿功能 的空调设备来实现控制。。选择空调设备时，
，，南方地区主要考虑降温和 除湿功能;北方地区要全面具有降温
、、升温、、、除湿
、、、、加湿功能。。。空调的功率主要根据设备间的大小及设备多少而定。。
2、
、、、尘埃 : 设备间内的电子设备对尘埃要求较高
，，，
，尘埃过高会影响设备的正常 工作，，降低设备的工作寿命。。。。要降低设备间的尘埃度关键在于定期的清扫灰尘，，
，工作人员进入设备 间应更换干净的鞋具。。
3、、空气 : 设备间内应保持空气洁净，，，有良好的防尘措施
，，，，并防止有害气体侵入。。
4
、、照明 : 为了方便工作人员在设备间内操作设备和维护相关综合布线器件，，，设 备间内必须安装足够照明度的照明系统
，，并配置应急照明系统。。设备间 内距地面0.8m处
，，照明度不应低于200lx
。。
。。设备间配备的事故应急照明
，，， 在距地面0.8m处，，，，照明度不应低于5lx。。。。
5、、噪声: 为了保证工作人员的身体健康，
，，设备间内的噪声应小于70dB。。
。如果长时间在70~80 dB噪声的环境下工作，，，，不但影响人的身心健康和工作效率，
，还可能造成人为的噪声事故。。
。。
6、
、
、电磁场干扰: 根据综合布线系统的要求，，
，设备间无线电干扰的频率应在0.15~ 1000MHz范围内，，噪声不大于120dB
，，，磁场干扰场强不大于800[**]/m。。。
。
7
、、、供电系统: 设备间供电电源应满足以下要求: 1)频率:50Hz; 2)电压:220V/380V; 3)相数:三相五线制或三相四线制/单相三线制。
。

五、、、、设备区子系统的内部装饰：
1
、、、、地面: 为了方便敷设电缆线和电源线，，
，
，设备间的地面最好采用抗静电活动地板
，，，其接地电阻应在0.1lMΩ-1000MΩ之间。。。。具体要求应符合国 家标准GB 6650-86《计算机机房用地板技术条件》。。 带有走线口的活动地板为异型地板。
。。
。其走线口应光滑，，，，防止损伤 电线、、、电缆
。。设备间地面所需异形地板的块数由设备间所需引线的数量来确定。。设备间地面切忌铺毛制地毯，，，，因为毛制地毯容易产生 静电，，而且容易产生积灰。。放置活动地板的设备间的建筑地面应平整、、、、光洁、、、、防潮、、防尘。
。。
2、、、
、墙面: 墙面应选择不易产生灰尘，
，
，也不易吸附灰尘的材料。。目前大多数 是在平滑的墙壁上涂阻燃漆，
，
，，或在墙面上覆盖耐火的胶合板
。。。
。
3、、、、顶棚: 为了吸音及布置照明灯具，，一般在设备间顶棚下加装一层吊顶。
。 吊顶材料应满足防火要求
。。目前，
，，我国大多数采用铝合金或轻钢作龙 骨，，安装吸音铝合金板、、、阻燃铝塑板、、、、喷塑石英板等
。。。
。
4、
、、隔断: 设备间放置的设备及工作需要，，，可用玻璃将设备间隔成若干个房 间。
。隔断可以选用防火的铝合金或轻钢作龙骨，，安装10mm厚玻璃。。
。。 或从地板面至1.2m处安装难燃双塑板，，1.2m以上安装10mm厚玻璃。。。。

六、
、、设备间防静电措施：
    为了防止静电带来的危害，，，更好地保护机房设备，
，，
，更好地利用布线空间
，，应在中央机房等关键的房间内安装高架防静电地板。
。。 设备间用防静电地板有钢结构和木结构两大类，，其要求是既能提供防火、、防水和防静电功能，
，，又要轻、、薄并具有较高的 强度和适应性
，，，且有微孔通风。。防静电地板下面或防静电吊顶 板上面的通风道应留有足够余地以作为机房敷设线槽
、、
、、线缆的 空间，
，，这样既保证了大量线槽、、线缆便于施工，，
，同时也使机房 整洁美观。。
。 在设备间装修铺设抗静电地板安装时
，，同时安装静电泄漏 系统
。。。铺设静电泄漏地网，
，，，通过静电泄漏干线和机房安全保护 地的接地端子封在一起，，，，将静电泄漏掉。。
。

中央机房、
、、 设备间的高架防静电地板的安装注意事项:
1
、、、清洁地面。。。用水冲洗或拖湿地面，，
，
，必须等到地面完全干了以后才可施工。。
2、、、、画地板网格线和线缆管槽路径标识线，，，，这是确保地板横平竖直的必要步骤。。 先将每个支架的位置正确标注在地面坐标上
，，，
，之后应当马上将地板下面集 中的大量线槽线缆的出口、、
、安放方向、
、、、距离等一同标注在地面上，，并准确地 画出定位螺丝的孔位，，，而不能急于安放支架。。
3、、、、敷设线槽线缆:先敷设防静电地板下面的线槽，，，这些线槽都是金属可锁闭和 开启的，，因而这一工序是将线槽位置全面固定，，并同时安装接地引线，，，，然后布放线缆
。。。。
4、、
、支架及线槽系统的接地保护:这一工序对于网络系统的安全至关重要
。。。。特别 注意连接在地板支架上的接地铜带，
，作为防静电地板的接地保护。。。注意一定要等到所有支架安放完成后再统一校准支架高度 。。
